Подключение к блоку предохранителей: скрытая проводка без скруток

Регистратор на скрутке - это бомба замедленного действия с таймером в 1-2 года. Подключение через блок предохранителей решает вопрос раз и навсегда: питание идёт от зажигания напрямую, без прикуривателя, без проводов через всю торпеду и без изоленты, которая дубеет к зиме.

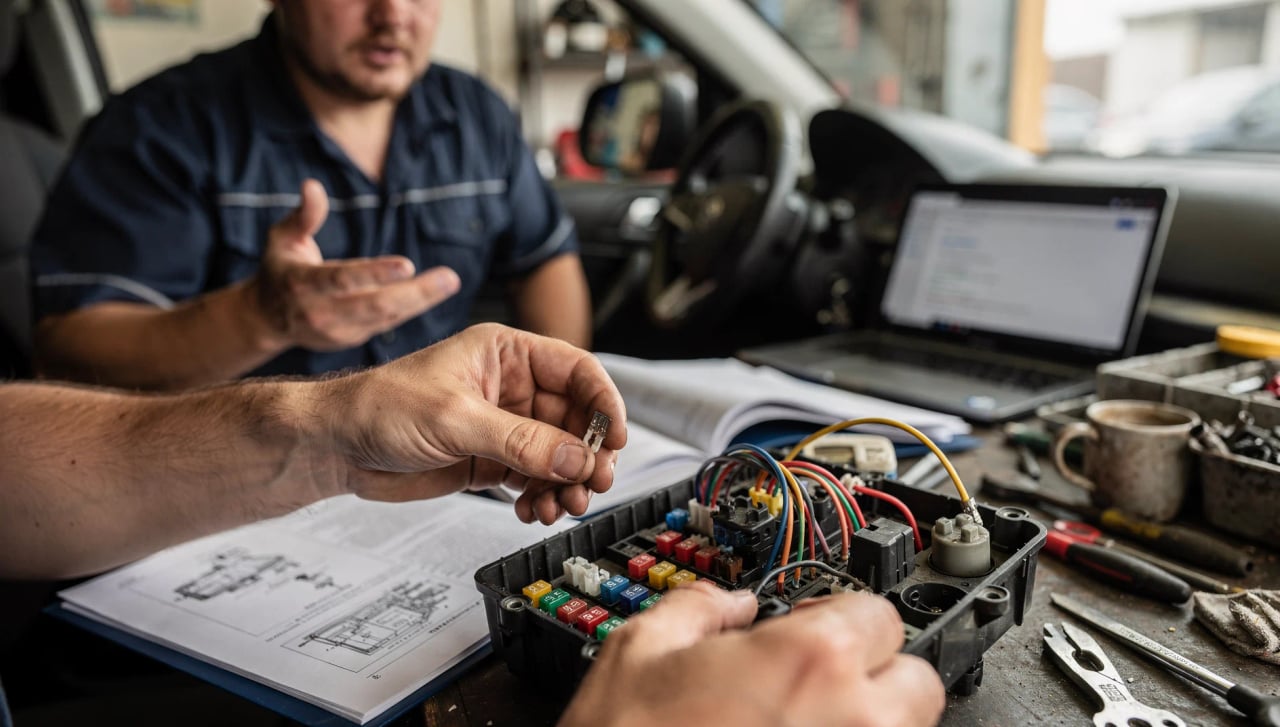

Подключение к блоку предохранителей: что это даёт и чем лучше скрутки

Скрутка работает ровно до первого температурного перепада. Медь окисляется, изоляция трескается, контакт начинает "плавать" - и вот уже регистратор то включается, то нет, а владелец грешит на саму технику. Подключение к блоку предохранителей убирает эту лотерею: вместо скрутки на проводе используется штатное гнездо под зажигание, куда вставляется клипса с дублирующим контактом. Ток идёт по заводской схеме, никаких самодельных узлов в торпеде, и через три года провод выглядит так же, как в день установки.

Для такой работы нужен минимальный набор - мультиметр, клипса-предохранитель нужного номинала и схема блока из инструкции к авто (она почти всегда есть в бумажном мануале или в PDF на сайте производителя). Я бы сказал, что это тот редкий случай в автоэлектрике, где 20 минут подготовки экономят год нервов. Скрытая проводка регистратора через блок предохранителей - не про эстетику панели, хотя и про неё тоже, а про то, что контакт не отвалится в дороге в случае с инспектором или ДТП, когда запись нужна именно в эту секунду.

• Скрутка: дёшево, но контакт деградирует за 1-2 года
• Блок предохранителей: чуть дольше монтаж, но контакт держится годами

Какой провод и предохранитель искать под зажигание

ACC и постоянный плюс - в чём разница

ACC - это линия, которая получает напряжение только при включённом зажигании, в отличие от постоянного плюса, который "живёт" всегда, даже когда машина стоит в гараже неделю. Для регистратора в базовом режиме (без записи парковки) нужна именно ACC - иначе устройство будет потихоньку сажать аккумулятор, пока владелец гадает, почему утром машина не заводится. Тинькофф в своих банковских картах для авто не разбирается, а вот любой автоэлектрик подтвердит: 90% жалоб "сел аккумулятор без причины" - это как раз регистратор на постоянном плюсе без парковочного модуля.

Как проверить провод мультиметром

Способ проверки простой: заводим машину, переключаем мультиметр в режим измерения напряжения, тыкаем щупом в гнёзда предохранителей по очереди. Гнездо, где при заведённом двигателе появляется 12В, а при заглушенном падает в ноль - это и есть ACC. Мультиметр для проводки - инструмент за 500-1000 рублей, который окупается с первой же установки, потому что гадать на ощупь по цвету проводов в современных авто - дело безнадёжное, схемы у всех разные.

Номинал предохранителя под доп.нагрузку вроде регистратора обычно берут в диапазоне 5-7,5 А - этого с запасом хватает на питание устройства, не перегружая линию. Ставить что-то выше "на всякий случай" не нужно, и почему - расскажу чуть ниже, в разделе про ошибки.

Подключение без скруток: клипса, пайка или разъём

Есть три рабочих способа избежать скрутки. Клипса-предохранитель с дублирующим гнездом - самый быстрый вариант: вынул штатный предохранитель, вставил клипсу с проводом, в неё же вставил обратно предохранитель. Минут пять работы, но требует качественного контакта внутри самой клипсы - дешёвая штамповка с Авито или с радиорынка может слабеть уже через полгода, и тогда вся экономия в 200 рублей выходит боком новой переустановкой. Пайка с термоусадкой надёжнее физически, но дольше: нужен паяльник, флюс, аккуратность с изоляцией линии, которую трогать не планировалось. Быстроразъёмные клеммы - промежуточный вариант, держат неплохо, но требуют правильного обжима, иначе превращаются в ту же скрутку, просто в пластиковом корпусе.

Для регистратора я бы рекомендовал клипсу нормального качества - она не требует доступа к проводке с ножом и термоусадкой, и при этом держит контакт годами, если металл внутри не китайская жесть за три копейки. У Intego в комплекте к регистраторам как раз идёт провод питания с уже готовой клипсой под стандартный блок предохранителей - не нужно отдельно искать подходящий разъём под конкретную машину и переживать, подойдёт ли он физически к гнезду. Это снимает добрую половину вопросов с подбором контакта, которые обычно решаются методом проб и матерных слов в гараже.

• Клипса: 5 минут, риск только в качестве металла
• Пайка: надёжнее, но дольше и требует навыка

Куда прятать кабель: скрытая прокладка от блока предохранителей до регистратора

По стойкам и под обшивкой

Блок предохранителей обычно расположен под рулём или в районе ноги пассажира - в зависимости от марки. От него провод ведут вдоль порога или по стойке А (та, что у лобового стекла), под обшивкой, чтобы кабель нигде не торчал и не болтался под ногами. Это не косметика - провод, который виден, рано или поздно попадёт под ногу или зацепится при выходе из машины, и тогда вся аккуратная работа насмарку.

Через потолочный уплотнитель

Дальше кабель идёт через резиновый уплотнитель двери (там есть техническая полость как раз под такие провода) и под потолочную обшивку до места крепления регистратора у зеркала заднего вида. Важный момент - в стойках часто проходят шторки безопасности, и провод нельзя класть впритык к ним: при срабатывании подушки кабель может помешать раскрытию или перетереться о металл. Для снятия обшивки нужна пластиковая лопатка - металлической отвёрткой легко продавить или поцарапать пластик, и тогда вместо скрытой проводки получится видимая царапина на стойке, которую владелец будет замечать каждый день.

Подробнее о том, что происходит с самой записью после установки, можно почитать в материале про облачное хранение видео с регистратора.

Зачем нужен модуль парковочного режима при таком подключении

Подключение к ACC решает вопрос питания во время движения, но в режиме охраны на стоянке регистратор молчит - зажигание выключено, линия обесточена. Если хочется, чтобы устройство писало удар двери на парковке или попытку вскрытия, нужен отдельный провод на постоянный плюс через стабилизатор напряжения или суперконденсатор. Без такого буфера регистратор в режиме охраны посадит аккумулятор за 8-12 часов, если батарея уже не новая - и утром машина просто не заведётся, а виноватым окажется не аккумулятор, а "странный регистратор".

Суперконденсатор в авто решает эту проблему элегантно: накапливает заряд во время движения и питает камеру в режиме ожидания, не трогая основной аккумулятор напрямую. У большинства современных регистраторов, включая модели Intego, парковочный модуль уже встроен в устройство или идёт отдельным компактным блоком - городить кустарную схему с реле и проводами через весь салон не приходится. Мне кажется, это тот случай, когда переплата за встроенный модуль на старте обходится дешевле, чем потом разбираться, почему аккумулятор за 8 000 рублей умер через год эксплуатации в режиме охраны.

Частые ошибки при подключении к блоку предохранителей

Самая частая ошибка - перепутать ACC с постоянным плюсом. Итог предсказуем: регистратор не отключается вместе с зажиганием, продолжает писать видео в пустом гараже и потихоньку сажает батарею. Вторая по популярности - поставить предохранитель большего номинала "чтобы наверняка не вылетел", вместо штатных 5-7,5 А воткнуть, скажем, 15 А. При коротком замыкании в проводке такой предохранитель не сработает вовремя, и вместо сгоревшего предохранителя за 30 рублей можно получить оплавленную проводку и счёт на несколько тысяч в сервисе.

Третья ошибка - масса с первого попавшегося болта под обшивкой, без зачистки и без проверки контакта. Окисление со временем "съедает" соединение, и сигнал начинает плавать - регистратор то перезагружается, то теряет питание на кочках. Отдельный разговор - мастера на скрутках под изолентой: в день установки всё работает идеально, владелец доволен, мастер уезжает. А зимой, в гараже без отопления, изолента дубеет и отваливается за 3-5 месяцев, и вся "экономия" на нормальном монтаже превращается в повторный вызов. Я считаю клипсу с правильным номиналом и нормальной массой оптимальным вариантом для подавляющего большинства машин - не самым быстрым, зато без сюрпризов через сезон.

Чек-лист: что подготовить перед подключением

Перед тем как лезть под торпеду, стоит собрать всё заранее - возврат в гараж за забытой клипсой обычно убивает половину запланированного вечера.

• Инструкция к авто со схемой блока предохранителей
• Мультиметр для проверки линии ACC
• Клипса-предохранитель под нужный номинал (5-7,5 А)
• Пластиковая лопатка для снятия обшивки
• Термоусадка или изолента, если соединение не через клипсу
• Сам провод питания регистратора нужной длины
• 20-30 минут свободного времени без спешки
